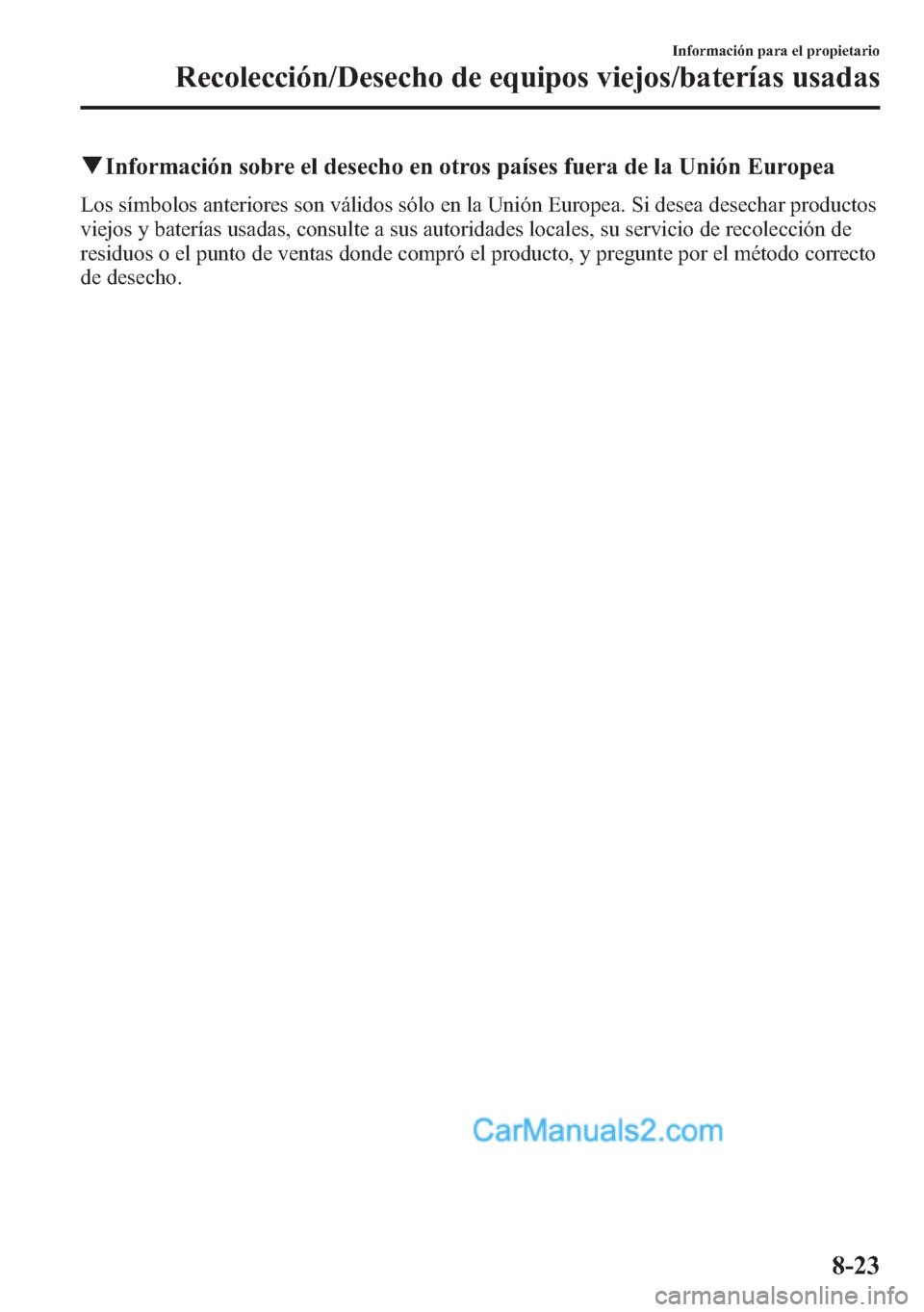

qInformación sobre el desecho en otros países fuera de la Unión Europea
Los símbolos anteriores son válidos sólo en la Unión Europea. Si desea desechar productos
viejos y baterías usadas, consulte a sus autoridades locales, su servicio de recolección de
residuos o el punto de ventas donde compró el producto, y pregunte por el método correcto
de desecho.
Información para el propietario
Recolección/Desecho de equipos viejos/baterías usadas
8-23

8-24

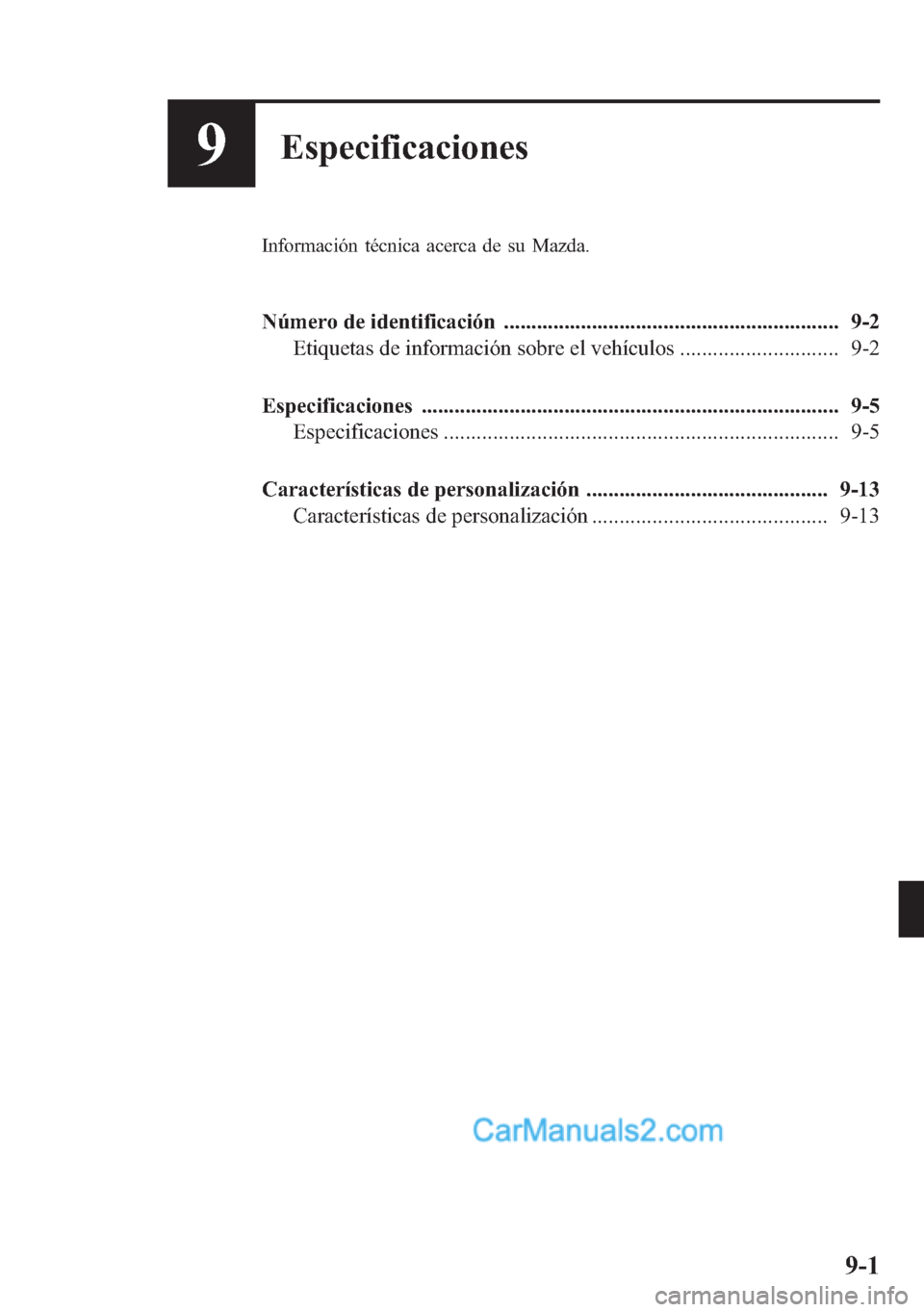

9Especificaciones
Información técnica acerca de su Mazda.
Número de identificación ............................................................. 9-2
Etiquetas de información sobre el vehículos ............................. 9-2
Especificaciones ............................................................................ 9-5
Especificaciones ........................................................................ 9-5
Características de personalización ............................................ 9-13
Características de personalización ........................................... 9-13
9-1

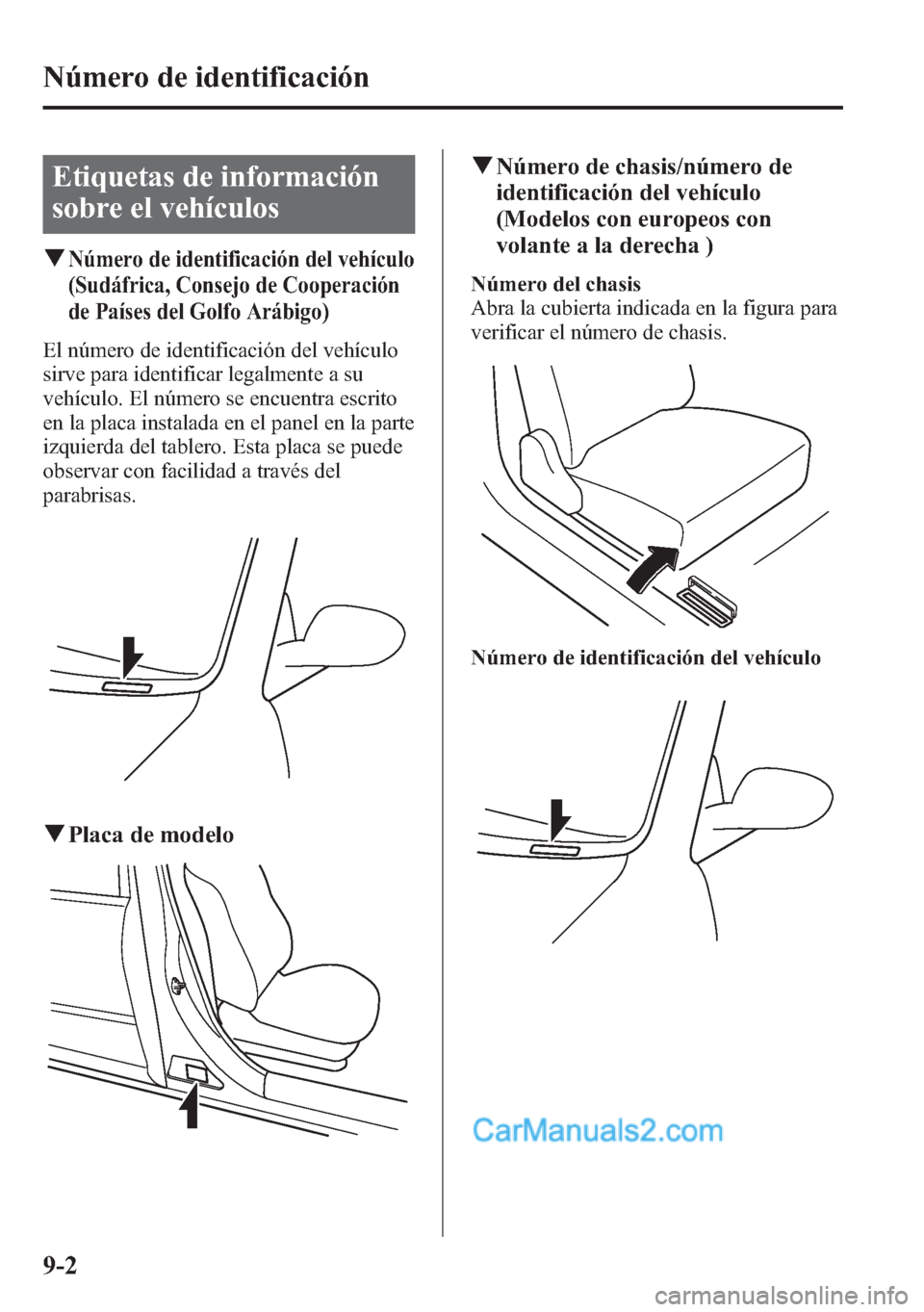

Etiquetas de información
sobre el vehículos
qNúmero de identificación del vehículo
(Sudáfrica, Consejo de Cooperación
de Países del Golfo Arábigo)
El número de identificación del vehículo
sirve para identificar legalmente a su
vehículo. El número se encuentra escrito
en la placa instalada en el panel en la parte
izquierda del tablero. Esta placa se puede
observar con facilidad a través del
parabrisas.
qPlaca de modelo
qNúmero de chasis/número de
identificación del vehículo
(Modelos con europeos con
volante a la derecha )
Número del chasis
Abra la cubierta indicada en la figura para
verificar el número de chasis.
Número de identificación del vehículo
9-2
Número de identificación

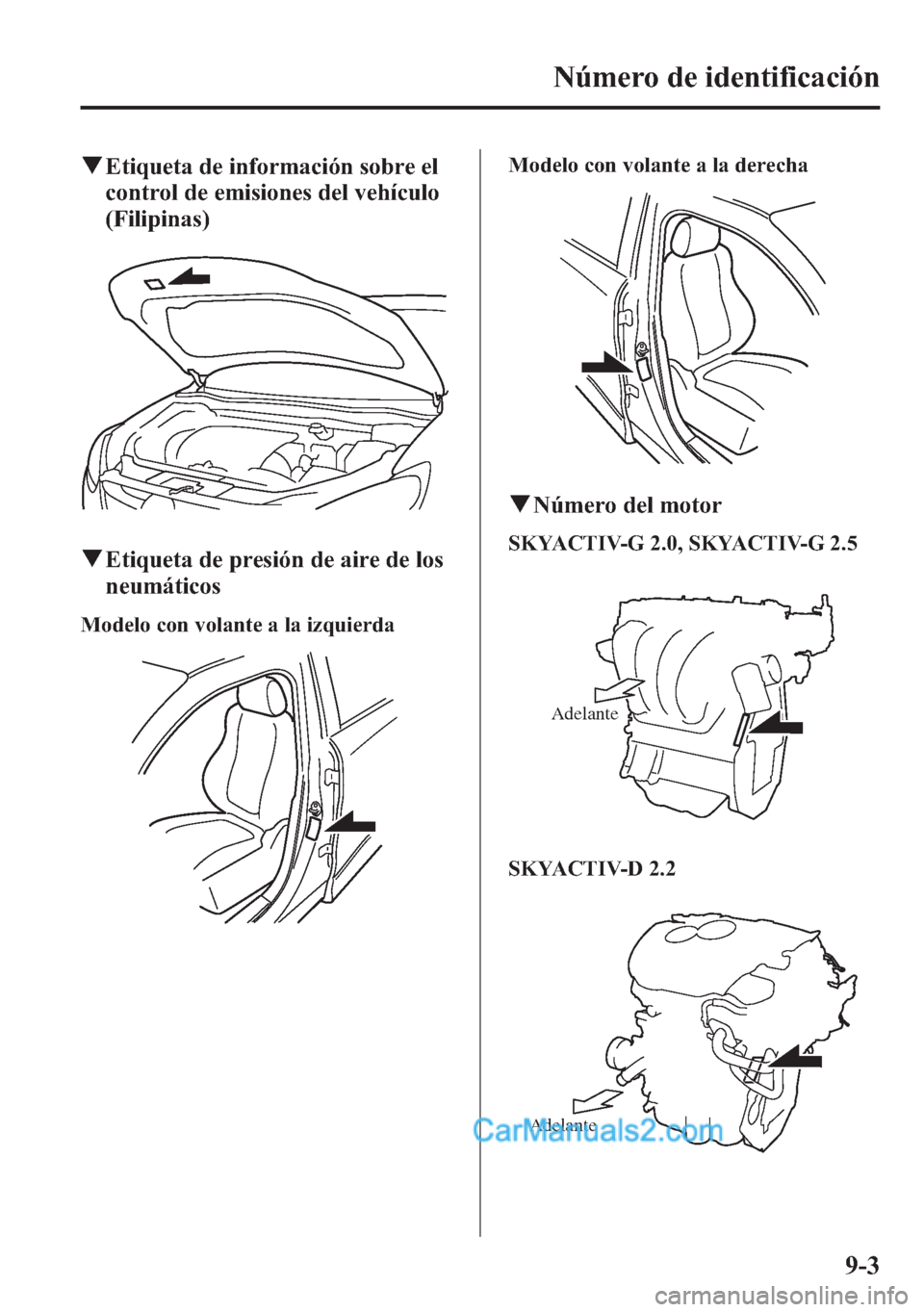

qEtiqueta de información sobre el
control de emisiones del vehículo
(Filipinas)
qEtiqueta de presión de aire de los
neumáticos
Modelo con volante a la izquierda
Modelo con volante a la derecha
qNúmero del motor
SKYACTIV-G 2.0, SKYACTIV-G 2.5
Adelante
SKYACTIV-D 2.2
Adelante
Número de identificación
9-3

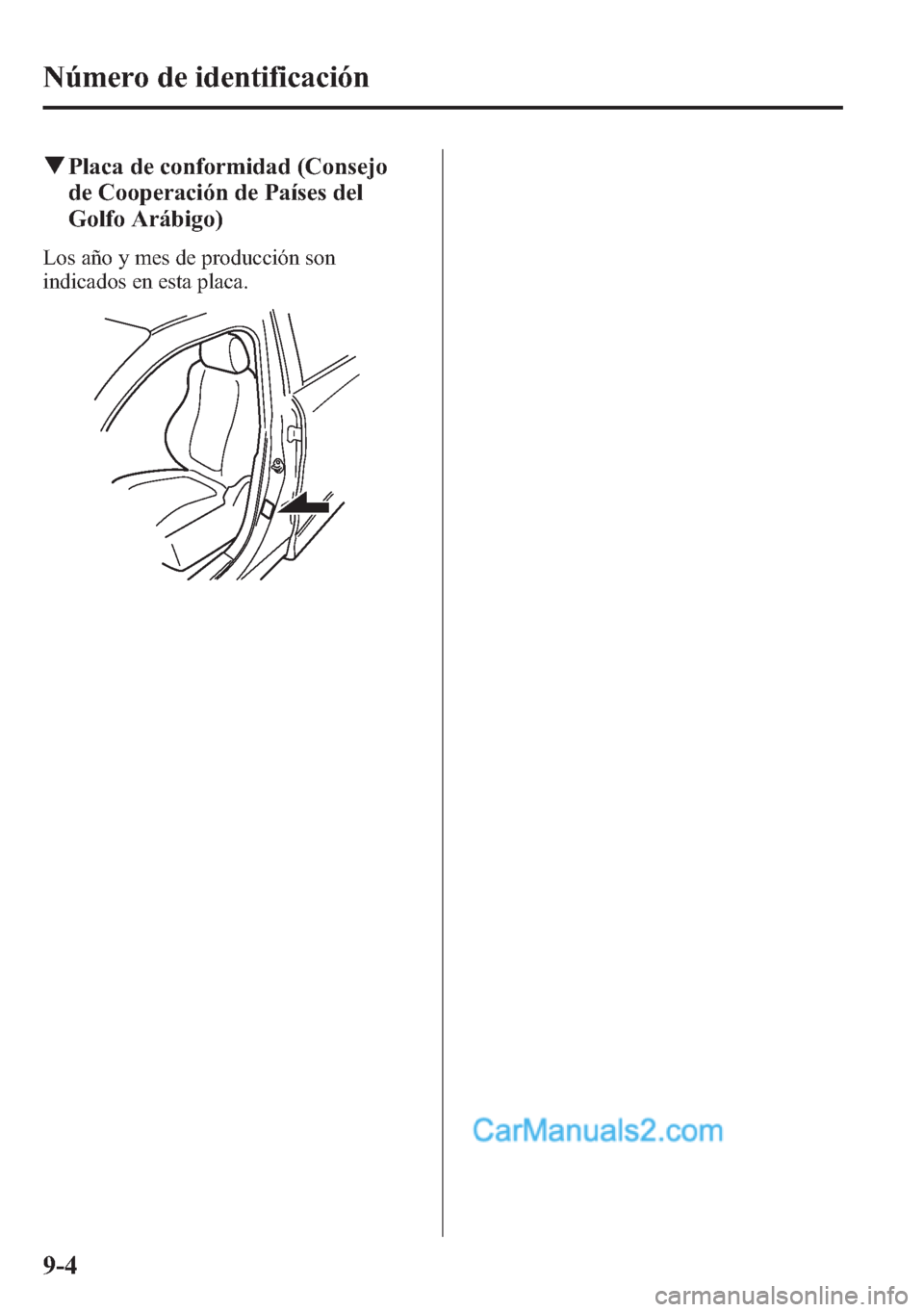

qPlaca de conformidad (Consejo
de Cooperación de Países del
Golfo Arábigo)
Los año y mes de producción son
indicados en esta placa.
9-4
Número de identificación

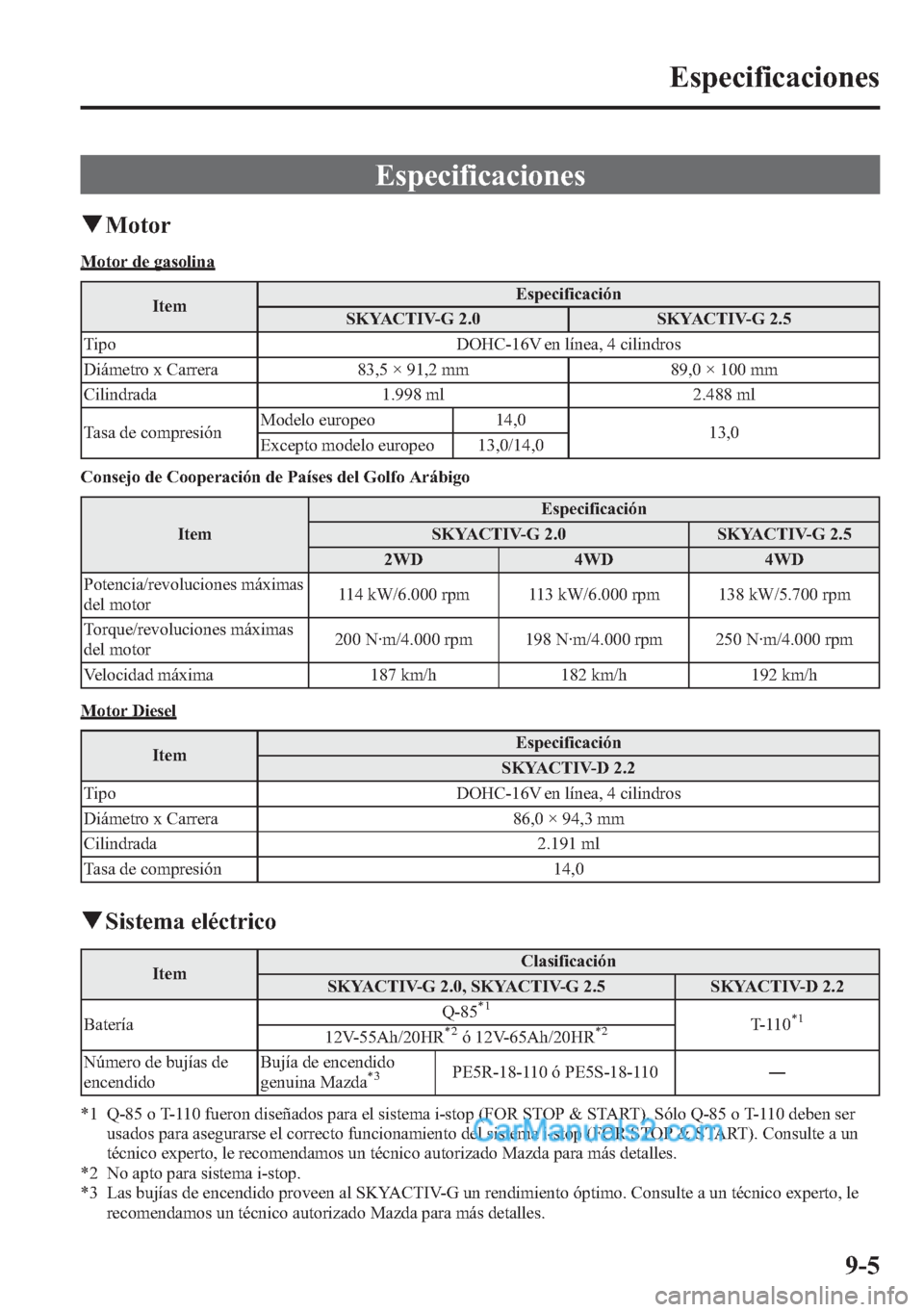

Especificaciones
qMotor
Motor de gasolina
ItemEspecificación
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 83,5 × 91,2 mm 89,0 × 100 mm
Cilindrada 1.998 ml 2.488 ml
Tasa de compresiónModelo europeo 14,0
13,0
Excepto modelo europeo 13,0/14,0
Consejo de Cooperación de Países del Golfo Arábigo
ItemEspecificación
SKYACTIV-G 2.0 SKYACTIV-G 2.5
2WD 4WD 4WD
Potencia/revoluciones máximas
del motor114 kW/6.000 rpm 113 kW/6.000 rpm 138 kW/5.700 rpm
Torque/revoluciones máximas
del motor200 N·m/4.000 rpm 198 N·m/4.000 rpm 250 N·m/4.000 rpm
Velocidad máxima 187 km/h 182 km/h 192 km/h
Motor Diesel
ItemEspecificación
SKYACTIV-D 2.2
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 86,0 × 94,3 mm
Cilindrada 2.191 ml
Tasa de compresión 14,0
qSistema eléctrico
ItemClasificación
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
BateríaQ-85
*1T- 1 1 0*112V-55Ah/20HR*2ó 12V-65Ah/20HR*2
Número de bujías de
encendidoBujía de encendido
genuina Mazda*3PE5R-18-110 ó PE5S-18-110―
*1 Q-85 o T-110 fueron diseñados para el sistema i-stop (FOR STOP & START). Sólo Q-85 o T-110 deben ser
usados para asegurarse el correcto funcionamiento del sistema i-stop (FOR STOP & START). Consulte a un
técnico experto, le recomendamos un técnico autorizado Mazda para más detalles.
*2 No apto para sistema i-stop.
*3 Las bujías de encendido proveen al SKYACTIV-G un rendimiento óptimo. Consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda para más detalles.
Especificaciones
9-5

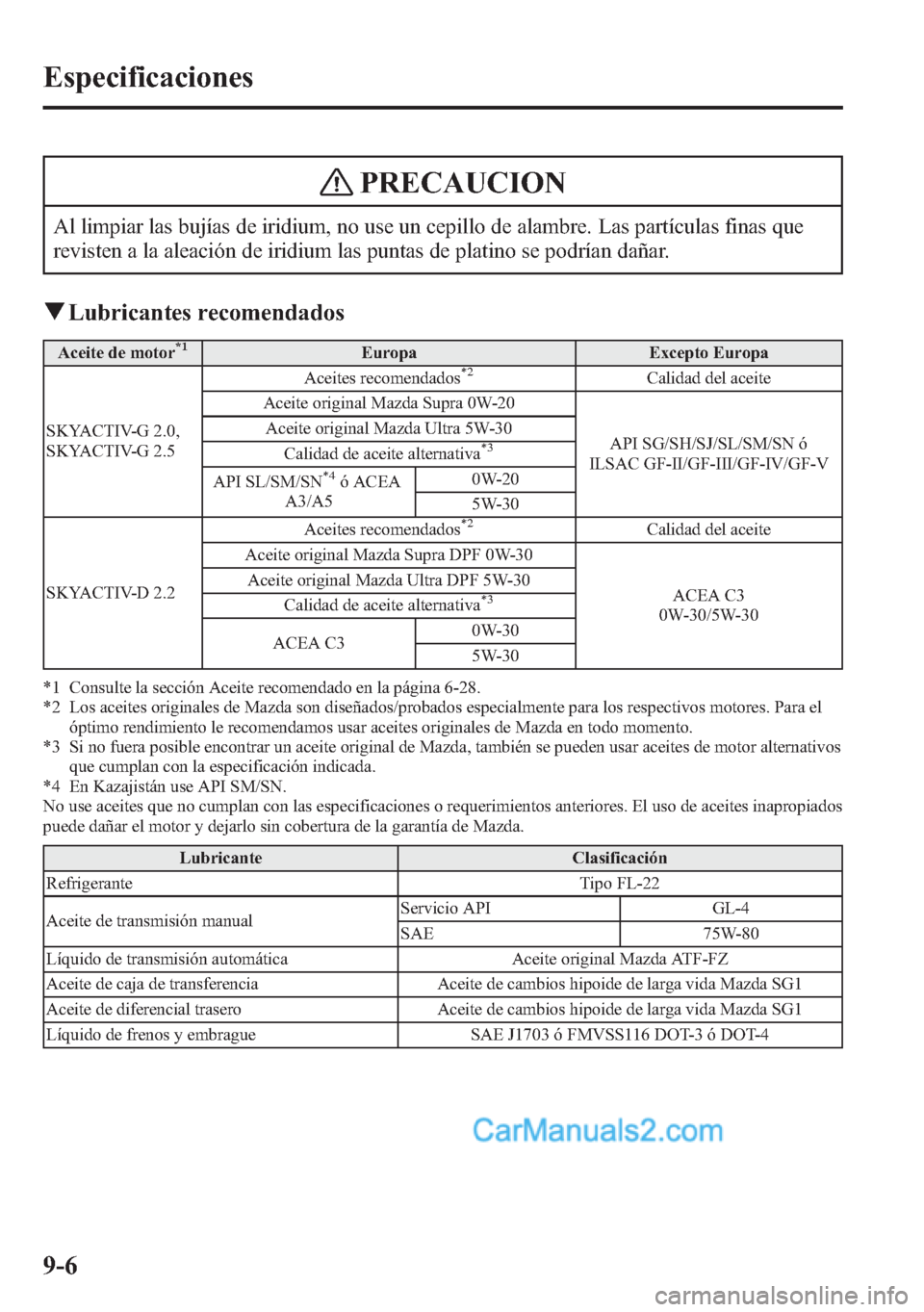

PRECAUCION
Al limpiar las bujías de iridium, no use un cepillo de alambre. Las partículas finas que
revisten a la aleación de iridium las puntas de platino se podrían dañar.
qLubricantes recomendados
Aceite de motor*1Europa Excepto Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Aceites recomendados*2Calidad del aceite
Aceite original Mazda Supra 0W-20
API SG/SH/SJ/SL/SM/SN ó
ILSAC GF-II/GF-III/GF-IV/GF-V Aceite original Mazda Ultra 5W-30
Calidad de aceite alternativa
*3
API SL/SM/SN*4ó ACEA
A3/A50W-20
5W-30
SKYACTIV-D 2.2Aceites recomendados
*2Calidad del aceite
Aceite original Mazda Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Aceite original Mazda Ultra DPF 5W-30
Calidad de aceite alternativa
*3
ACEA C30W-30
5W-30
*1 Consulte la sección Aceite recomendado en la página 6-28.
*2 Los aceites originales de Mazda son diseñados/probados especialmente para los respectivos motores. Para el
óptimo rendimiento le recomendamos usar aceites originales de Mazda en todo momento.
*3 Si no fuera posible encontrar un aceite original de Mazda, también se pueden usar aceites de motor alternativos
que cumplan con la especificación indicada.
*4 En Kazajistán use API SM/SN.
No use aceites que no cumplan con las especificaciones o requerimientos anteriores. El uso de aceites inapropiados
puede dañar el motor y dejarlo sin cobertura de la garantía de Mazda.
Lubricante Clasificación
Refrigerante Tipo FL-22
Aceite de transmisión manualServicio API GL-4
SAE 75W-80
Líquido de transmisión automática Aceite original Mazda ATF-FZ
Aceite de caja de transferencia Aceite de cambios hipoide de larga vida Mazda SG1
Aceite de diferencial trasero Aceite de cambios hipoide de larga vida Mazda SG1
Líquido de frenos y embrague SAE J1703 ó FMVSS116 DOT-3 ó DOT-4
9-6
Especificaciones

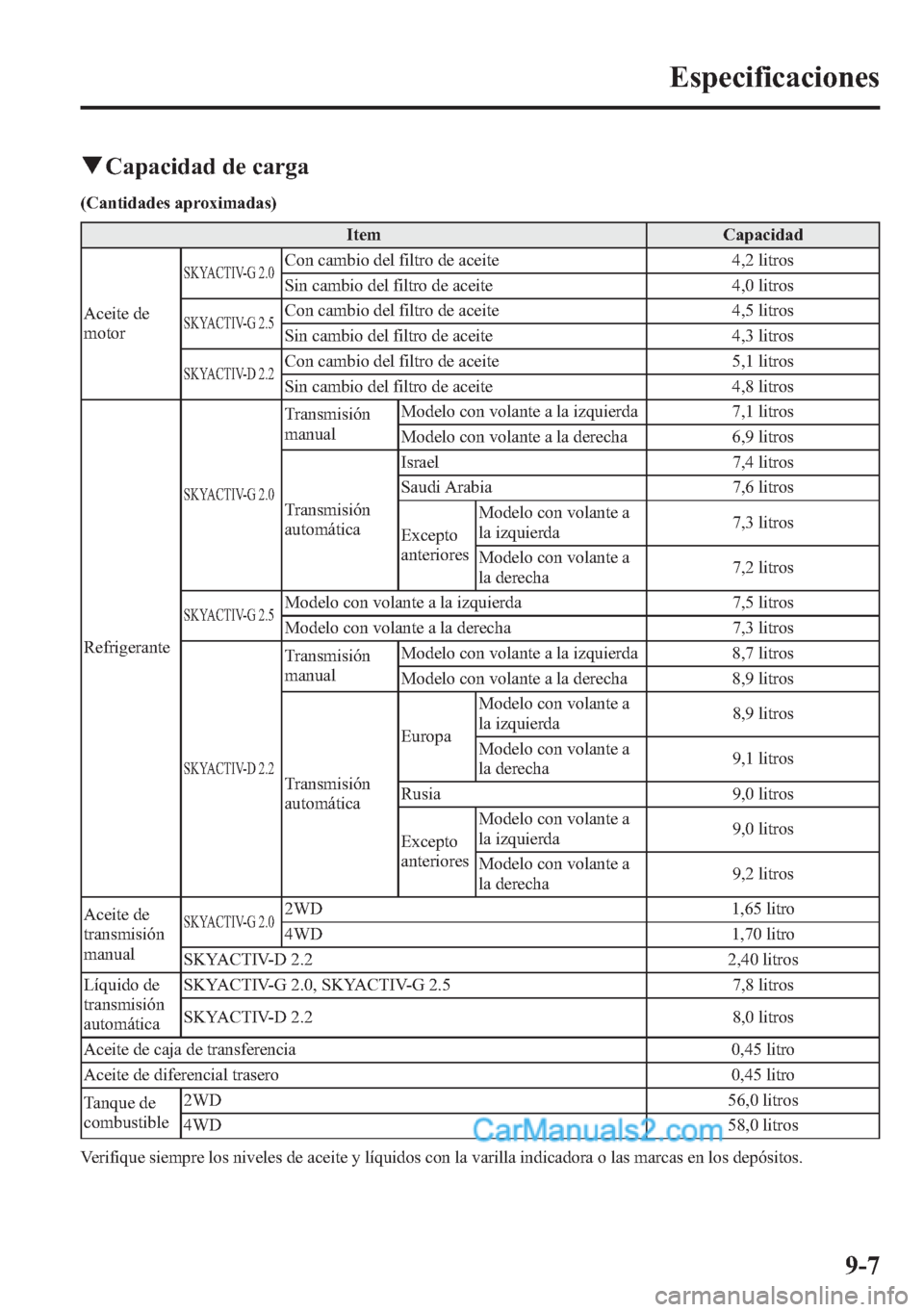

qCapacidad de carga
(Cantidades aproximadas)
Item Capacidad
Aceite de
motor
SKYACTIV-G 2.0Con cambio del filtro de aceite 4,2 litros
Sin cambio del filtro de aceite 4,0 litros
SKYACTIV-G 2.5Con cambio del filtro de aceite 4,5 litros
Sin cambio del filtro de aceite 4,3 litros
SKYACTIV-D 2.2Con cambio del filtro de aceite 5,1 litros
Sin cambio del filtro de aceite 4,8 litros
Refrigerante
SKYACTIV-G 2.0
Transmisión
manualModelo con volante a la izquierda 7,1 litros
Modelo con volante a la derecha 6,9 litros
Transmisión
automáticaIsrael 7,4 litros
Saudi Arabia 7,6 litros
Excepto
anterioresModelo con volante a
la izquierda7,3 litros
Modelo con volante a
la derecha7,2 litros
SKYACTIV-G 2.5Modelo con volante a la izquierda 7,5 litros
Modelo con volante a la derecha 7,3 litros
SKYACTIV-D 2.2
Transmisión
manualModelo con volante a la izquierda 8,7 litros
Modelo con volante a la derecha 8,9 litros
Transmisión
automáticaEuropaModelo con volante a
la izquierda8,9 litros
Modelo con volante a
la derecha9,1 litros
Rusia 9,0 litros
Excepto
anterioresModelo con volante a
la izquierda9,0 litros
Modelo con volante a
la derecha9,2 litros
Aceite de
transmisión
manual
SKYACTIV-G 2.02WD 1,65 litro
4WD 1,70 litro
SKYACTIV-D 2.2 2,40 litros
Líquido de
transmisión
automáticaSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 litros
SKYACTIV-D 2.2 8,0 litros
Aceite de caja de transferencia 0,45 litro
Aceite de diferencial trasero 0,45 litro
Tanque de
combustible2WD 56,0 litros
4WD 58,0 litros
Verifique siempre los niveles de aceite y líquidos con la varilla indicadora o las marcas en los depósitos.
Especificaciones
9-7

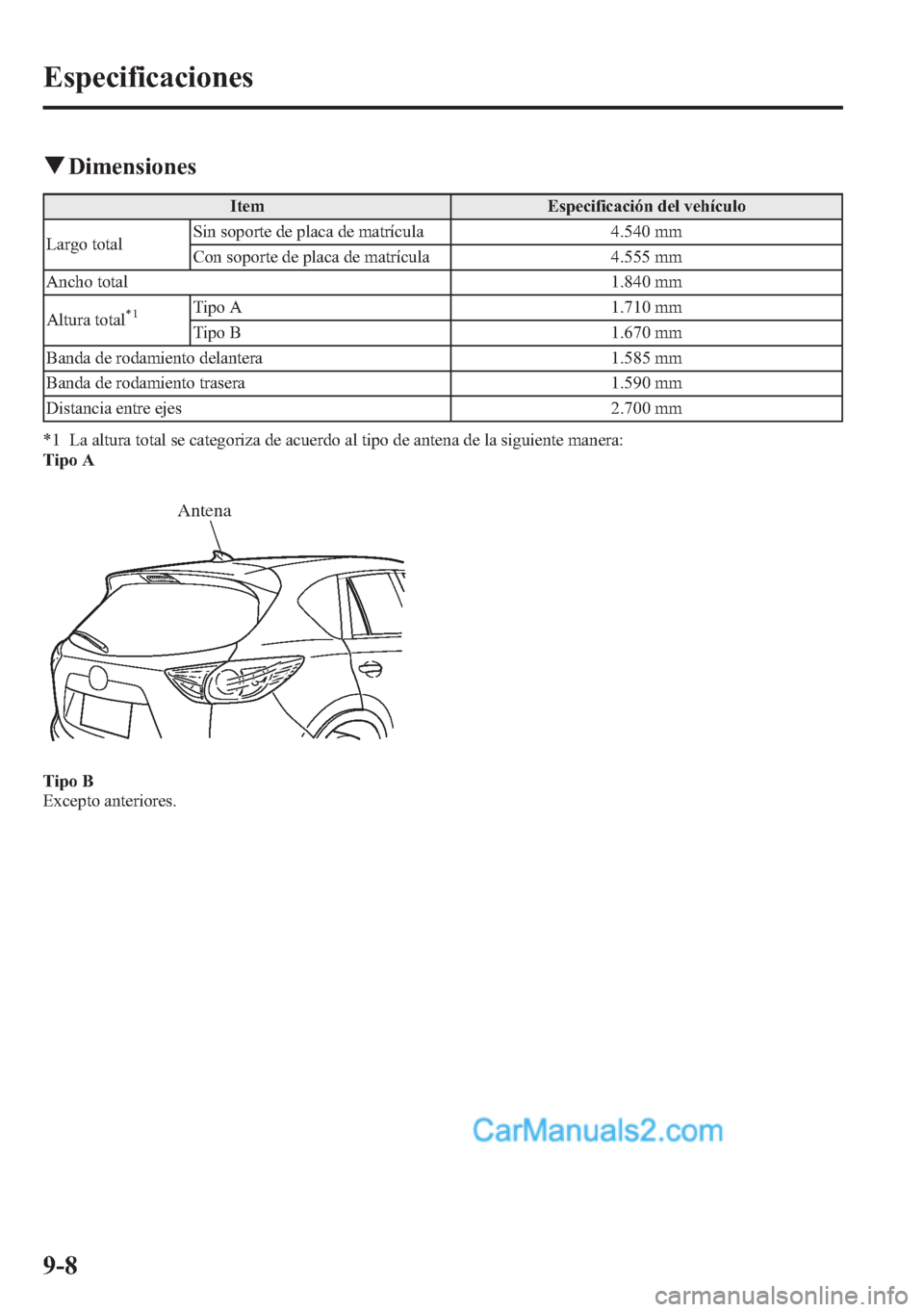

qDimensiones
Item Especificación del vehículo
Largo totalSin soporte de placa de matrícula 4.540 mm
Con soporte de placa de matrícula 4.555 mm
Ancho total 1.840 mm
Altura total
*1Tipo A 1.710 mm
Tipo B 1.670 mm
Banda de rodamiento delantera 1.585 mm
Banda de rodamiento trasera 1.590 mm
Distancia entre ejes 2.700 mm
*1 La altura total se categoriza de acuerdo al tipo de antena de la siguiente manera:
Tipo A
Antena
Tipo B
Excepto anteriores.
9-8
